Modulo Smart Switch Capture della serie CW

I moduli della serie CW sono progettati per tutti i tipi di sensori di commutazione e consentono di accedere al rilevamento di movimento a infrarossi, al rilevamento di tende, al contatore a infrarossi, al magnete della porta, al magnete della finestra, al sensore di fumo, all’allarme gas e al comune pannello di commutazione. Sono disponibili tre modelli: 5 canali (CW.DI05), 16 canali (CW.DI16) e 16 ingressi + 16 uscite (CW.1616G) per soddisfare le esigenze di applicazioni di dimensioni diverse.

Il modulo adotta un’alimentazione separata, una tensione operativa di 12 V, un consumo di soli 180 mA, si adatta a un ampio ambiente di temperatura da -10°C a 50°C, supporta i protocolli di bus di campo Bacnet/Pyxos, che possono essere integrati senza problemi nei sistemi di automazione degli edifici e di sicurezza intelligente, e la velocità di trasmissione della porta COM è regolabile (1200~115200 bps) per garantire una trasmissione dei dati stabile e affidabile. Adatto per la casa intelligente, l’automazione industriale, il monitoraggio della sicurezza e altri scenari, fornisce soluzioni flessibili ed efficienti per la commutazione e la segnalazione di controllo.

Proprietà di base del sensore/trasmettitore di CO₂ da condotto

• Scenario di applicazione: edifici intelligenti, sistemi HVAC (ad es. aeroporti, stazioni della metropolitana, garage, ecc.), controllo automatico dei sistemi di ventilazione in base alla concentrazione di CO2, riduzione del consumo energetico.
• Principio di rilevamento: tecnologia NDIR, altamente precisa e priva di interferenze.
• Campo di precisione: ± (30~50) ppm + (3%~10%), tempo di risposta inferiore a 10 secondi, possibilità di calibrazione automatica.
• Segnale di uscita:
  • Analogico: 4~20mA, 0~10VDC.
  • Digitale: RS485 (half-duplex, 2 fili, distanza di comunicazione ≤ 1200 metri).
• Adattamento all’ambiente :
  • Temperatura di funzionamento: -10℃~60℃, umidità 0~95% RH (senza condensa).
  • Temperatura di stoccaggio: -40℃~70

Parametri principali del sensore di CO per condotti

• Applicazioni: controllo automatico dei sistemi di ventilazione in garage, officine e altri luoghi
• Rilevamento: principio elettrochimico, precisione ±(3~5) ppm, risposta <10 secondi
• ​​Uscita​​: 4~20 mA/0~10 V/RS485 (comunicazione fino a 1200 metri)
• ​​Ambiente: funzionamento -10~60 °C, stoccaggio -40~70 °C, protezione IP
• Installazione: sonda di rilevamento a condotto, calibrazione standard

Impostazioni di base dell’azionamento della valvola

• Applicazione: controllo del punto finale del sistema di climatizzazione centrale, adatto per VAV/ventilazione/raffreddamento.
• Opzioni di coppia: 8/16/24/32 Nm.
• Modalità di controllo
  • Tipo di interruttore: controllo a 2 punti / controllo a 3 punti.
  • Modalità di controllo: 0-10 V / 4-20 mA analogico.
• Segnale di feedback: 0-10V/4-20mA (interruttore ausiliario opzionale).
• Adattamento all’ambiente Funzionamento -20~50℃, stoccaggio -30~80℃, umidità 5~95% RH

Impostazioni di base del rilevatore di microonde CW.IDS

• Principio di rilevamento: induzione attiva delle microonde, rilevamento a 360° (raggio regolabile da 1 a 8 m).
• Carico applicabile: monitoraggio/allarme/illuminazione a LED/ventilatore di estrazione ecc. (potenza ≥ 0,2W).
• Capacità di penetrazione: può essere utilizzato attraverso porte/finestre/finestre/muri.
• Adattamento all’ambiente: tensione di funzionamento DC12-24V, controllo della luce 10-500LUX.
• Modalità di risparmio energetico: spegnimento automatico ritardato in assenza di segnale cellulare.

CW.MAC3 Livello MAC3 Parametri chiave di base

• Principio: interruttore meccanico a galleggiante, angolo di funzionamento di ±45°.
• Capacità di carico: 10A/250V～380V (mini interruttore)
• Durata Protezione IP68, durata dell’interruttore ≥ 50.000 volte.
• Idoneità ambientale: Lavoro 0-50℃, Stoccaggio -20-80℃
• Applicazione: controllo di pompe liquide/protezione di pompe sommerse, corrente di allarme ≤ 50mA.

Parametri di base per il pressostato differenziale CW.Yc

• Applicazione: Controllo della pressione differenziale di un condotto di ventilazione/gas industriale (gas non corrosivi)
• Campo di misura: 20-200 Pa/30-300 Pa (ritorno ±15%)
• Uscita: 2,5A/250V CA o 5A/24V CC
• Durata: vita meccanica > 1 milione di volte (contatti in argento composito)
• Ambiente Funzionamento -20~85℃, pressione 10kPa, protezione IP

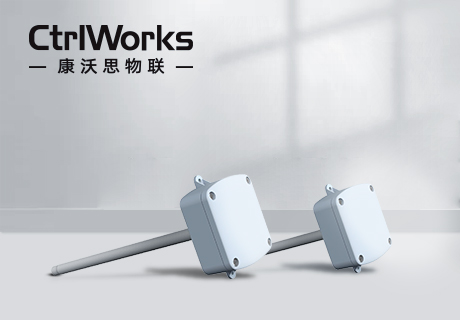

Impostazioni di base del trasmettitore di temperatura CW-702 per tubi d’acqua

• Applicazione: Sistema di condizionamento dell’acqua/misurazione della temperatura del refrigeratore/acqua trattata, adatto a diversi ambienti.
• Precisione ±0,3℃/±0,5℃/±1℃ (risposta 2-5 minuti).
• Uscita: 4-20mA/0-10V/RS485 (connessione 1200m).
• Protezione: grado di protezione IP, funzionamento -20~80℃ (design anticondensa).
• Installazione: la lunghezza della sonda multipla è opzionale, è necessario supportare la protezione della fusoliera.

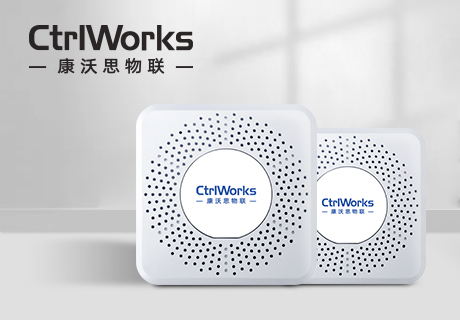

Parametri di base del sensore per interni PM2.5

• Principio di rilevamento: conteggio ottico delle particelle (particelle di 1 µm +), precisione ± 10 µg/m³ ± 10 %.
• Segnale di uscita 4-20mA/0-5V/0-10V/RS485 (protocollo Modbus, connessione a 1200m).
• Adattamento all’ambiente: funzionamento -10~60℃ (20-80% RH), tempo di risposta 15 minuti.
• Scenario di applicazione: edificio intelligente/AC/HVAC/sistema di riscaldamento e raffreddamento, supporta il monitoraggio dell’ambiente di fabbrica/ufficio.
• Manutenzione della calibrazione: calibrazione standard, protezione IP (design anticondensa).

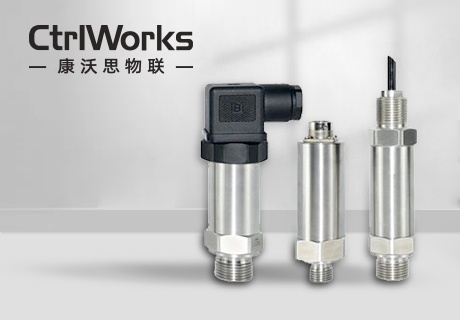

Parametri di base del trasmettitore di pressione CW-301

• Campo di misura: pressione di liquidi/gas (compatibile con materiali 316L)
• Livello di precisione ±0,25%FS/±0,5%FS/±1%FS selezionabile
• Segnale di uscita: 4-20mA/0-5V/0-10V/RS485 (protocollo Modbus)
• Caratteristiche strutturali Design miniaturizzato, numerose opzioni di interfaccia, personalizzazione anticorrosione.
• Installazione e manutenzione: pronto per l’installazione, grado di protezione IP

CW-905 Impostazioni di base per il trasmettitore di livello luminoso

• Campo di misura: 0 – 200.000 lux (luce visibile 400 – 700 nm), tempo di risposta <5 secondi.
• Precisione ±3% ~ ±10% della luce visibile Grado di protezione IP65 opzionale (con connettore impermeabile).
• Segnali di uscita 4-20mA/0-10V/RS485 (protocollo Modbus, indirizzo regolabile).
• Caratteristiche di installazione Compatto e portatile, universale per interni ed esterni, supporta la configurazione del codice di comunicazione/configurazione software.
• Configurazione della connessione: baud rate 1200-38400 bps (standard 9600), formato dati 8N2.

Parametri di base del trasmettitore di temperatura e umidità CW-601

• Prestazioni di misura: temperatura ±0,3℃~±1℃, umidità ±2%~±5%RH (risposta in 2-5 minuti).
• Design di protezione: filtro in polimero, umidità e polvere, per prolungare la durata.
• Segnale di uscita: 4-20mA/0-10V/RS485 (interfaccia industriale standard).
• Scenario di applicazione: HVAC / sala macchine / agricoltura / biofarmaceutica e altri controlli ambientali.
• Caratteristiche di installazione: struttura a sonda canalizzata, adatta ad ambienti polverosi e umidi.

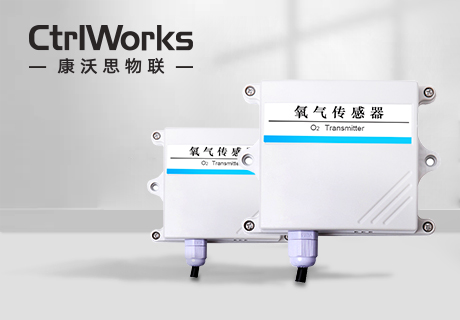

Parametri di base del trasmettitore di ossigeno CW-811

• Principio di rilevamento: sensore elettrochimico, accuratezza ±2%FS, risposta ≤10 secondi
• Opzioni di campo 1PPM / 0,1%V / 0,01%V Precisione.
• Segnale di uscita: 4-20mA/0-5V/0-10V/RS485 (interfaccia standard industriale).
• Applicazioni tipiche: sistemi medici/di laboratorio/di condizionamento dell’aria, supporto al controllo automatico della ventilazione.
• Idoneità ambientale: livello di protezione IP, temperatura di esercizio -10~50℃.

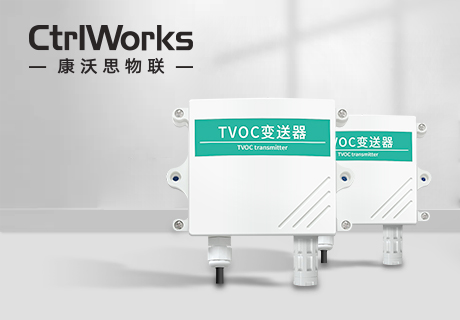

Impostazioni di base del trasmettitore VOC CW-809

• Rilevamento del gas: Toluene/ammoniaca/alcool e altri VOC, compresa la compensazione di temperatura e umidità.
• Sensore: semiconduttore a ossido metallico, durata: 5-7 anni.
• Prestazioni: precisione ±3%~5%FS, risposta 60 secondi (T90).
• Ausgang: 4-20mA/0-5V/0-10V/RS485.
• Tempo di stabilizzazione: 15 minuti di riscaldamento, design a risparmio energetico.

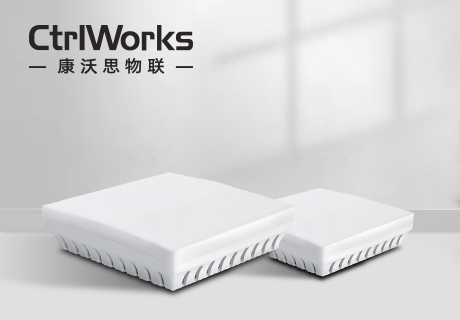

Impostazioni di base del trasmettitore CO₂ CW-808

• Principio di rilevamento: tecnologia a infrarossi NDIR, precisione ± (30~50) ppm ± (3%~10%).
• Velocità di risposta: <10 secondi, possibilità di calibrazione automatica.
• Segnale di uscita: 4-20mA/0-5V/0-10V/RS485 (interfaccia industriale standard).
• Controllo intelligente: avvio e arresto automatico del sistema di ventilazione in base alla concentrazione di CO2.
• Scene applicabili: Garage/officina/edificio intelligente, controllo del sistema di ventilazione a risparmio energetico.

Impostazioni di base del trasmettitore CO CW-807

• Principio di rilevamento: sensore elettrochimico, precisione ± (3~5) ppm ± (3%~5%).
• Velocità di risposta: <10s, supporta uscite 4-20mA / 0-5V / 0-10V / RS485.
• Sicurezza di connessione: l’ anidride carbonica supera lo standard, attivando automaticamente il funzionamento del sistema di aria fresca.
• Scene applicabili: Garage/edificio/stazione e altre scene interne.
• Stabilità: chip del sensore importato, affidabilità a lungo termine.

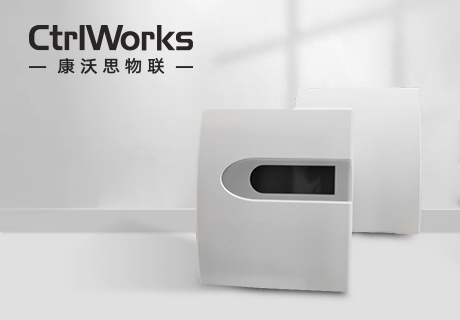

Impostazioni di base del trasmettitore di temperatura e umidità CW-801

• Precisione di misurazione: temperatura ±0,3℃~±1℃, umidità ±2%~±5%RH (risposta 2-5 minuti).
• Funzione di visualizzazione: schermo LCD di tipo industriale, per visualizzare i dati di temperatura e umidità in tempo reale.
• Segnale di uscita: 4-20mA/0-5V/0-10V/RS485 (interfaccia standard industriale).
• Caratteristiche di installazione: Piccolo e delicato, pronto all’uso, adatto a PLC/inverter e altri dispositivi.
• Scenario di applicazione: ambienti interni con requisiti elevati di temperatura e umidità ambientale.

Switch Gigabit PoE a 16+2+1 porte

• Configurazione delle porte: 16 porte PoE (≤30 W per porta) + 2 porte Gigabit Ethernet + 1 porta Gigabit ottica (modulo opzionale)
• Capacità di alimentazione: potenza PoE totale dell'apparecchio 250 W, in grado di alimentare a pieno carico 8 dispositivi da 30 W
• ​​Prestazioni​​: Plug-and-play senza gestione di rete, larghezza di banda dello switch 14,4 Gbps, velocità di inoltro pacchetti 10,7 Mpps
• Trasmissione: porte Ethernet ≤ 250 m (Cat5e+), porte ottiche supportano 20 km/550 m (monomodale/multimodale)
• Design: alimentatore integrato, senza ventola e silenzioso, dimensioni 270×180×42 mm, garanzia di 2 anni

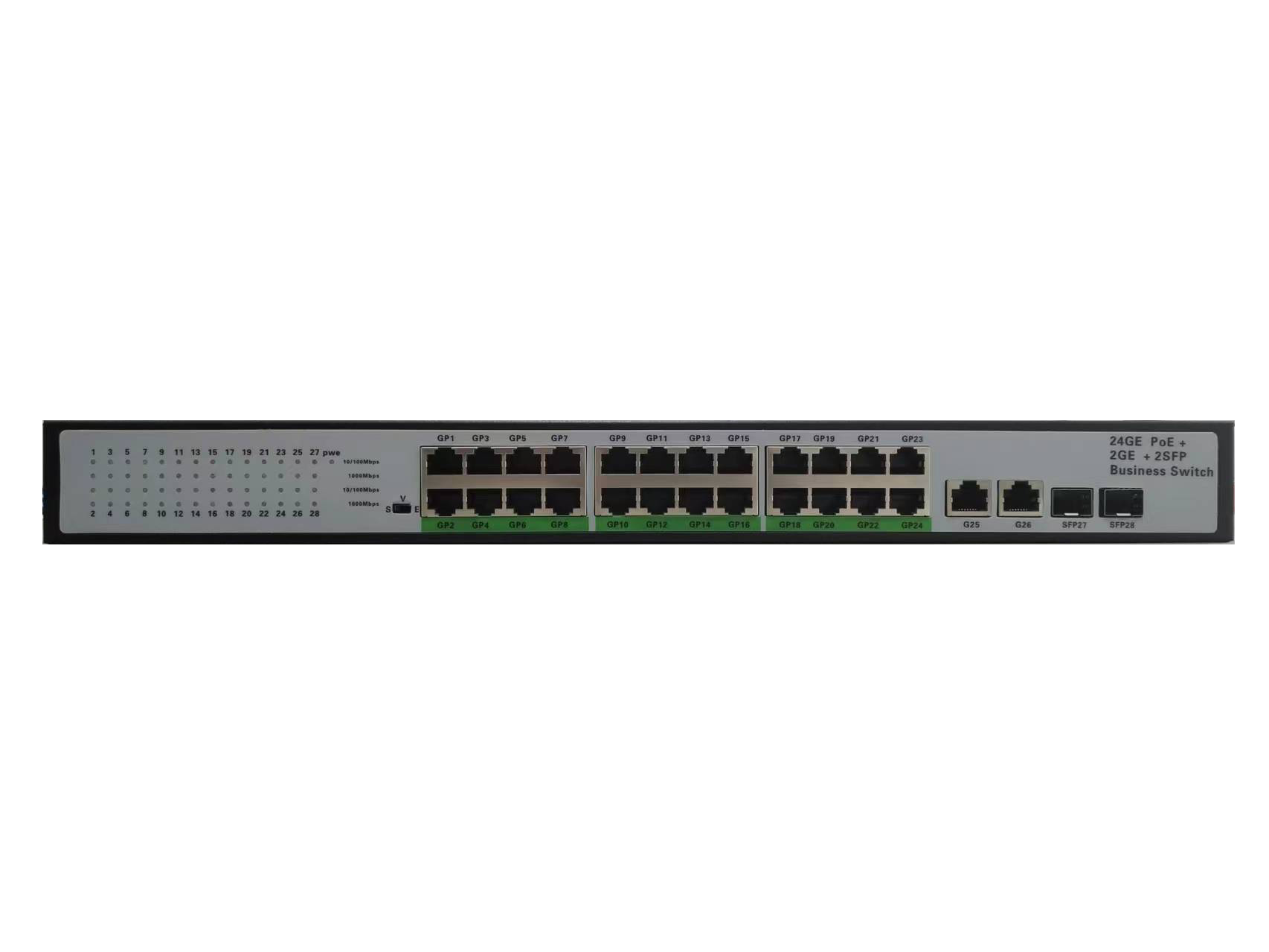

Switch Gigabit PoE a 24+4 porte

• Configurazione delle porte: 24 porte PoE (≤30 W per porta) + 2 porte Gigabit Ethernet + 2 porte Gigabit ottiche (modulo opzionale)
• Capacità di alimentazione: potenza PoE totale dell'apparecchio 400 W, in grado di alimentare a pieno carico 13 dispositivi da 30 W
• ​​Prestazioni​​: larghezza di banda backplane 56 Gbps, velocità di inoltro pacchetti 41,7 Mpps, supporto per 4K VLAN
• Gestione: gestione di rete di base via Web/CLI, supporto SNMP, espansione con alimentatori ridondanti
• Design: formato rack 1U (440×180×44 mm), ventola con controllo intelligente della temperatura (rumorosità <40 dB), protezione contro i fulmini da 6 kV, garanzia di 2 anni

Switch PoE da 100 Mbps con 4+2 porte

• Configurazione delle porte: 4 porte PoE (≤30 W per porta) + 2 porte ottiche da 100 Mbps (supporta 20 km in modalità monomodale / 550 m in modalità multimodale)
• Capacità di alimentazione: potenza PoE complessiva 65 W, supporto agli standard IEEE 802.3af/at, in grado di alimentare contemporaneamente più dispositivi
• ​​Prestazioni di trasmissione​​:
  • Le porte Ethernet supportano la trasmissione a lunga distanza fino a 250 metri (cavi Cat5e/Cat6)
  • Larghezza di banda dello switch 1,6 Gbps, supporto per l'isolamento VLAN delle porte
• Design industriale:
  • Temperatura di esercizio: da -10 °C a 55 °C, protezione IP30 contro la polvere, dissipazione del calore tramite involucro metallico
  • Alimentazione esterna (100-240 V CA), consumo energetico totale ≤ 65 W, in standby < 5 W
• ​​Sicurezza e garanzia​​: protezione da sovracorrente/cortocircuito/surriscaldamento, certificazioni CE/FCC/RoHS, 2 anni di garanzia
